Что такое одностоечный токарно-карусельный станок с ЧПУ? Почему это мощный инструмент для обработки тяжелых заготовок?

В современной промышленности традиционные горизонтальные токарные станки часто оказываются неэффективными при работе с большими ступицами ветряных турбин, рабочими колесами водяных турбин или гигантскими зубчатыми дисками диаметром несколько метров. В это время вперед выступает величественный «промышленный гигант» – Одностоечный токарно-карусельный станок с ЧПУ . Итак, что именно? И какие уникальные преимущества делают его незаменимым ключевым элементом оборудования в производстве тяжелого оборудования?

1. Что такое одностоечный вертикальный токарный станок с ЧПУ?

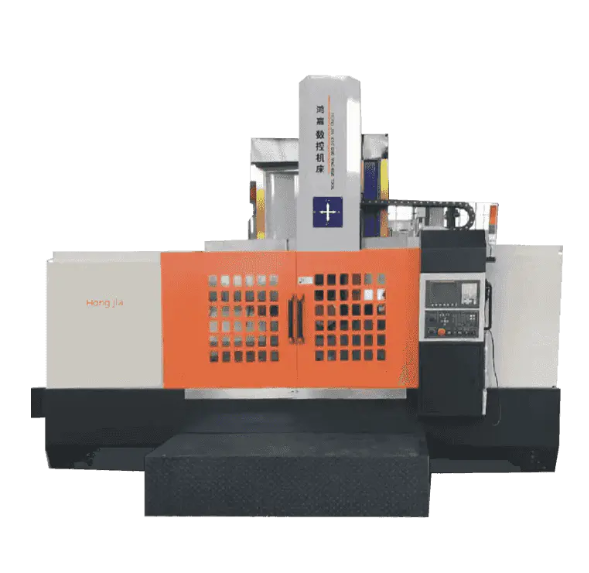

Одностоечный токарно-карусельный станок с ЧПУ представляет собой станок с ЧПУ с вертикально расположенным шпинделем и рабочим столом, вращающимся в горизонтальной плоскости. Его «одноколонная» конструкция, подобная гигантскому порталу, прочно интегрирована с основанием, образуя основную раму оборудования.

К его основным компонентам относятся: Станина и основание: они являются основой всей машины и обычно изготавливаются из высокопрочного чугуна, обладающего превосходной ударопрочностью и стабильностью, и используются для поддержки огромных заготовок.

Рабочий стол (круглая направляющая): эта мощная вращающаяся платформа, расположенная на основании и приводящаяся в движение гидравликой или серводвигателем, используется для зажима и вращения заготовок. В этом его самое очевидное отличие от горизонтального токарного станка.

Одиночная колонна: стоящая вертикально на одной стороне основания, она является основной опорной конструкцией станка и обычно включает в себя механизм противовеса.

Поперечные направляющие (фартук): установлены на колонне и могут перемещаться вертикально (ось Z) вдоль направляющей колонны.

Стойка для инструмента: установлена ​​на поперечных направляющих и может перемещаться горизонтально (ось X) вдоль перекладины. Эта конструкция позволяет стойке инструмента перемещаться как в направлениях X, так и в направлениях Z, обеспечивая сложную обработку поверхностей.

Система ЧПУ (ЧПУ): «мозг» станка, получающий инструкции программы обработки и точно контролирующий движение каждой оси, скорость шпинделя и работу стойки инструмента.

2. Незаменимые преимущества

Философия конструкции одностоечного вертикального токарного станка с ЧПУ идеально решает проблемы обработки больших и тяжелых заготовок.

(1) Гравитация как союзник, удобный и стабильный зажим

Заготовка кладется ровно на горизонтальный рабочий стол и позиционируется естественным образом под действием собственного веса. Это не только упрощает зажим и выравнивание, но также обеспечивает превосходную стабильность, эффективно предотвращая деформацию изгиба, вызванную собственным весом, и обеспечивая точность обработки.

(2) Превосходно справляется с обработкой крупных объектов.

Это его главное поле боя. Обычно он обрабатывает диски, втулки и кольца диаметром от одного до более десяти метров, например, большие шестерни, фланцы и роторы двигателей. Его конструкция изначально рассчитана на огромный вес и размер.

(3) Плавное удаление стружки, защита инструментов и заготовок.

Благодаря вертикальному расположению шпинделя раскаленная стружка, образующаяся во время резки, естественным образом падает на нижний конвейер для стружки под действием силы тяжести, предотвращая ее запутывание на заготовке или инструменте. Это продлевает срок службы инструмента, предотвращает появление царапин на обработанной поверхности железной стружкой и повышает безопасность эксплуатации.

(4) Высокая жесткость и высокая точность

Хотя одноколонная конструкция не так симметрична, как двухколонная, при разумном конструктивном проектировании и изготовлении она по-прежнему обладает чрезвычайно высокой жесткостью и может выдерживать тяжелую резку. В сочетании с передовой системой ЧПУ он может достичь точности обработки на микронном уровне.

(5) Относительно небольшая занимаемая площадь

По сравнению с двухстоечными вертикальными станками с тем же диапазоном обработки одностоечные вертикальные токарные станки имеют более компактную конструкцию и позволяют более эффективно использовать производственную площадь.

3. Основные области применения

Одностоечные токарные станки с ЧПУ являются «системообразующим» оборудованием в тяжелом машиностроении, энергетике, аэрокосмической и других отраслях.
Энергетическое оборудование: Роторы гидроэнергетических турбин, компоненты паровых турбин, ступицы и шпиндели ветряных турбин.
Тяжелое машиностроение: большие валки прокатных станов, большие шестерни в горнодобывающей технике.
Аэрокосмическая отрасль: корпуса двигателей, компоненты ракет.
Судостроение: Головки цилиндров больших дизельных двигателей, компоненты гребных винтов.
Общее оборудование: различные большие фланцы, рамы пресс-форм, корпуса насосов и клапанов.

4. Краткое сравнение с двухстоечными вертикальными токарных станками.

Когда размер заготовки еще больше увеличивается или когда требуется одновременная обработка с обеих сторон, лучшим выбором становится двухстоечный вертикальный токарный станок. Он имеет «портальную» раму, охватывающую рабочий стол, обеспечивающую большую жесткость и лучшую симметрию, но также занимающую большую площадь и более высокую стоимость. Одностоечный вертикальный токарный станок можно рассматривать как оптимизированную версию с точки зрения экономии и экономии места, удовлетворяющую потребности в обработке большинства тяжелых заготовок.
